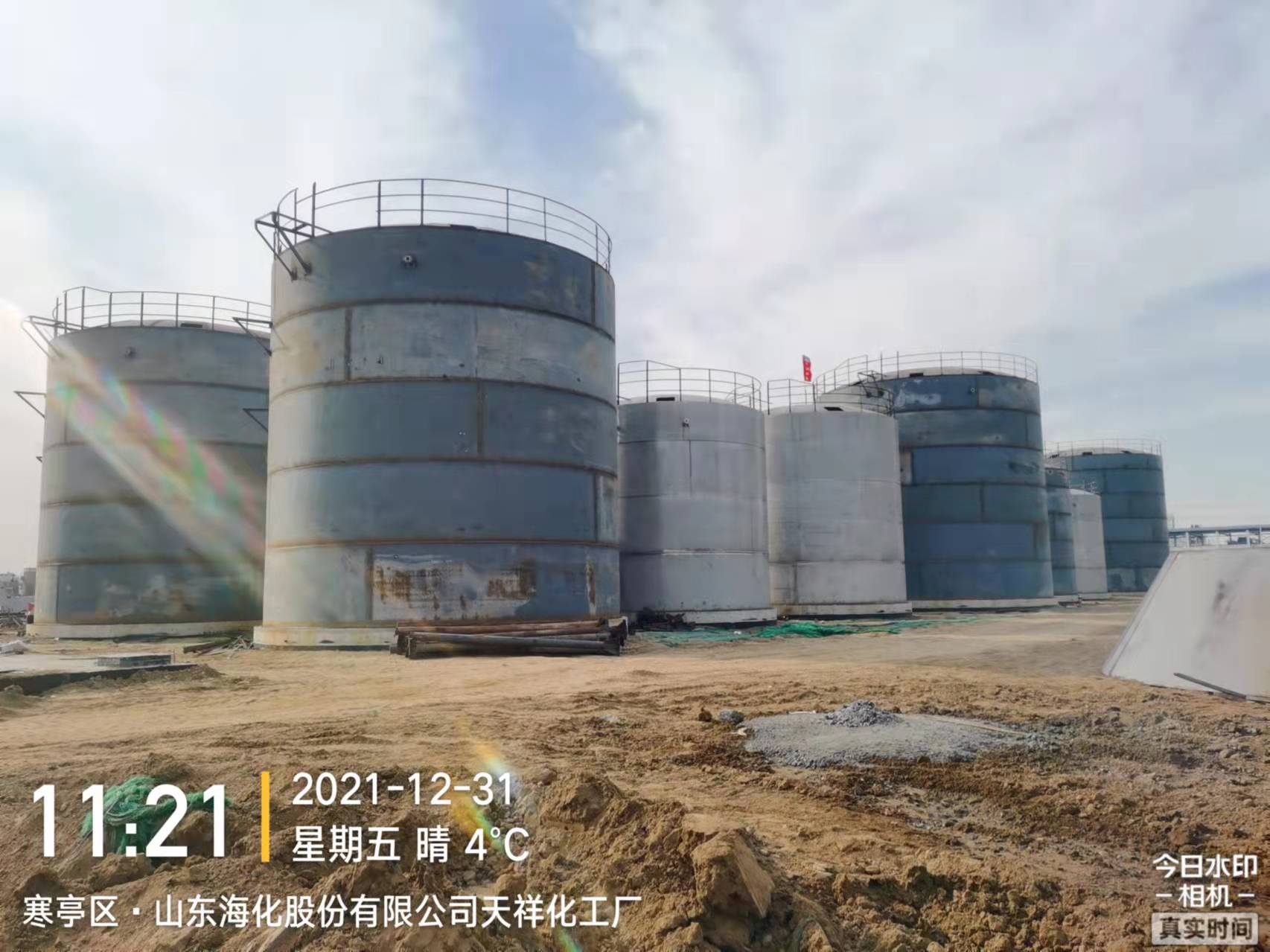

大型儲油罐的基本結構由罐壁、罐頂、罐底及
油罐附件組成。油罐的罐壁圈板縱向焊縫一般為對接式，環向焊縫，中，小容量油罐一般采用套筒式，大容量油罐一般為混合式。罐壁鋼板必須滿足強度要求，還要滿足穩定性的要求。一般分為立式拱頂油罐，立式錐頂油罐，球形油罐。結構形式分為對接，搭接兩種。
拱頂油罐的底板的一般有兩面三刀種結構形式，罐底板的中間部分稱中幅板，邊緣的部分稱邊緣板。當油罐直徑D<12.5m時，一般采用矩形中幅板和邊緣組成的排版形式，當D≧12.5時,采用周邊為弓形邊緣板組成的排版形式
我國常見的拱頂油罐標準系列有：100立方米、200立方米、300立方米、500立方米、700立方米、1000 立方米、2000立方米、3000立方米、5000立方米、10000立方米、20000立方米、30000立方米、50000立方米、100000立方米、120000立方米。
要求
1、大型儲油罐施工前，應根據焊接工藝評定報告，制定焊接施工技術措施或編制焊接工藝指導書。
2、先焊內側焊縫，后焊外側焊縫，徑向的長焊縫宜采用隔縫對稱施焊方法，并由中心向外分段退焊。
3、焊接設備應滿足焊接工藝和焊接材料的要求。
4、定位焊及工卡具的焊接，應由合格焊工施焊，引弧不應在母材或完成的焊道上。
5、深度超過0.5㎜劃傷，電弧擦傷、焊疤等的有害缺陷，應打磨平滑，打磨后的鋼板厚度不應小于鋼板名義厚度扣除負偏差值。
6、焊接前應檢查組裝質量，清除坡口面及坡口兩側20㎜范圍內的鐵銹、水分和污物，并應充分干燥。
7、大型儲油罐頂板與包邊角鋼焊接時，焊縫對稱均勻分布，并沿同一方向分段退焊。
8、罐壁的焊接，先焊垂直焊縫，后焊環向焊縫，當焊完相鄰兩圈壁板的縱向焊縫后，再焊其間的環向焊縫；焊工均勻分布，并沿同一方向施焊。
9、缺陷深度或打磨深度超過1㎜時，應進行補焊，并打磨平滑。
大型儲油罐驗收
1、大型儲油罐對接焊縫的咬邊深度不得大于0.5㎜，咬邊的連續長度不應大于100㎜；焊縫兩側咬邊的總長度不得超過該焊縫長度的10%。
2、焊縫應時行外觀檢查，檢查前應將熔渣、飛濺清理干凈。
3、罐壁縱向?qū)雍缚p不得有低于母材表面的凹陷，罐壁環向?qū)雍缚p和罐底對接焊縫低于母材表面的凹陷深度不得大于0.5㎜.凹陷連續長度不得大于100㎜，凹陷的總長度不得大于該焊縫長度的10%。
4、儲油罐焊縫的表面及熱影響區不得有裂紋、氣孔、夾渣、弧坑和未焊滿等缺陷。
5、邊緣板的厚度大于或等于10㎜時，底圈壁板與邊緣板的T形接頭罐內角焊縫靠罐底一側的邊緣應平緩過渡，且不應有咬邊，T形接頭焊縫應符合圖樣規定。
